Boya Esférica de Señalización Aérea para Cables Eléctricos Alta Tensión TANA Modelo AR

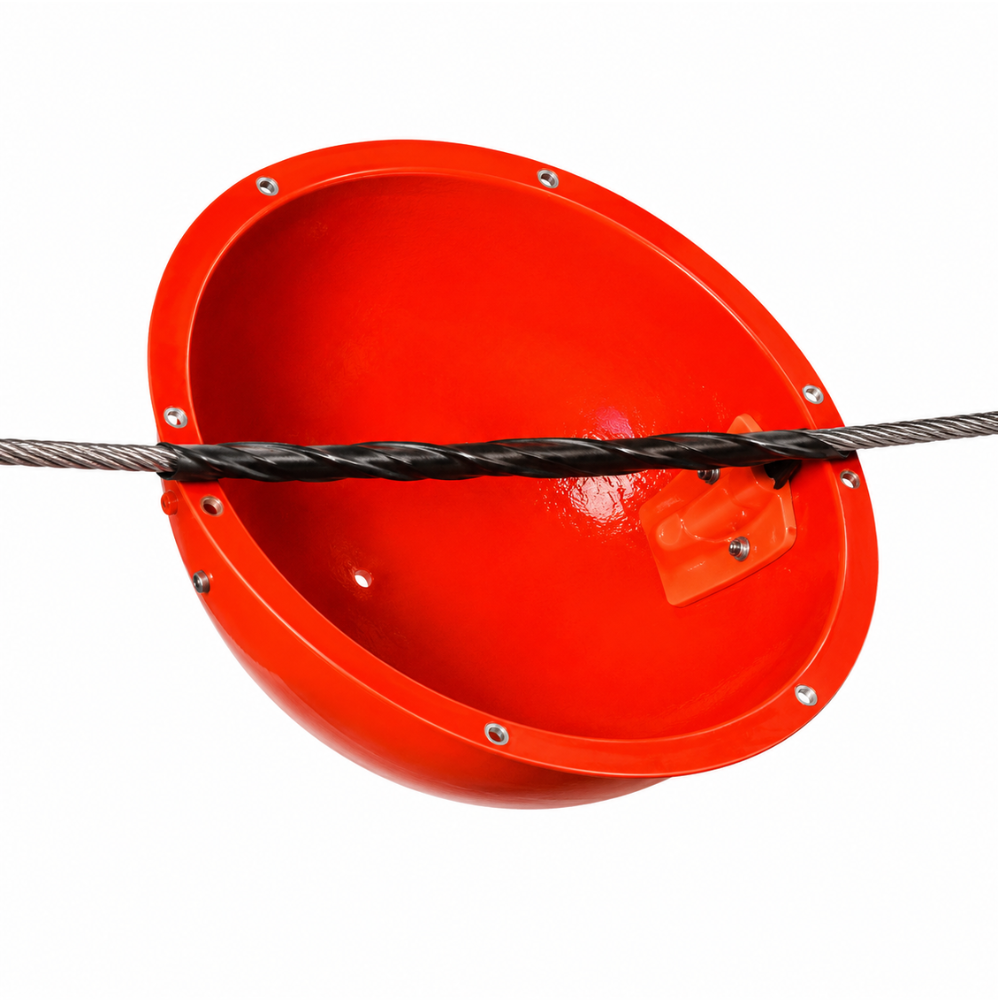

Boya Esférica de Señalización Aérea TANA Modelo AR

El Modelo AR forma parte de la familia TANA de marcadores esféricos para cables aéreos y está disponible en una amplia gama de diámetros. Es una alternativa para proyectos que requieren señalización visible de conductores y la posibilidad de especificar protección contra efecto corona.

Características del Modelo AR

• Disponible en la tabla de producto TANA en diámetros de 9, 12, 20, 24, 30 y 36 pulgadas.
• Disponible con opción Corona Protection hasta 220 kV.

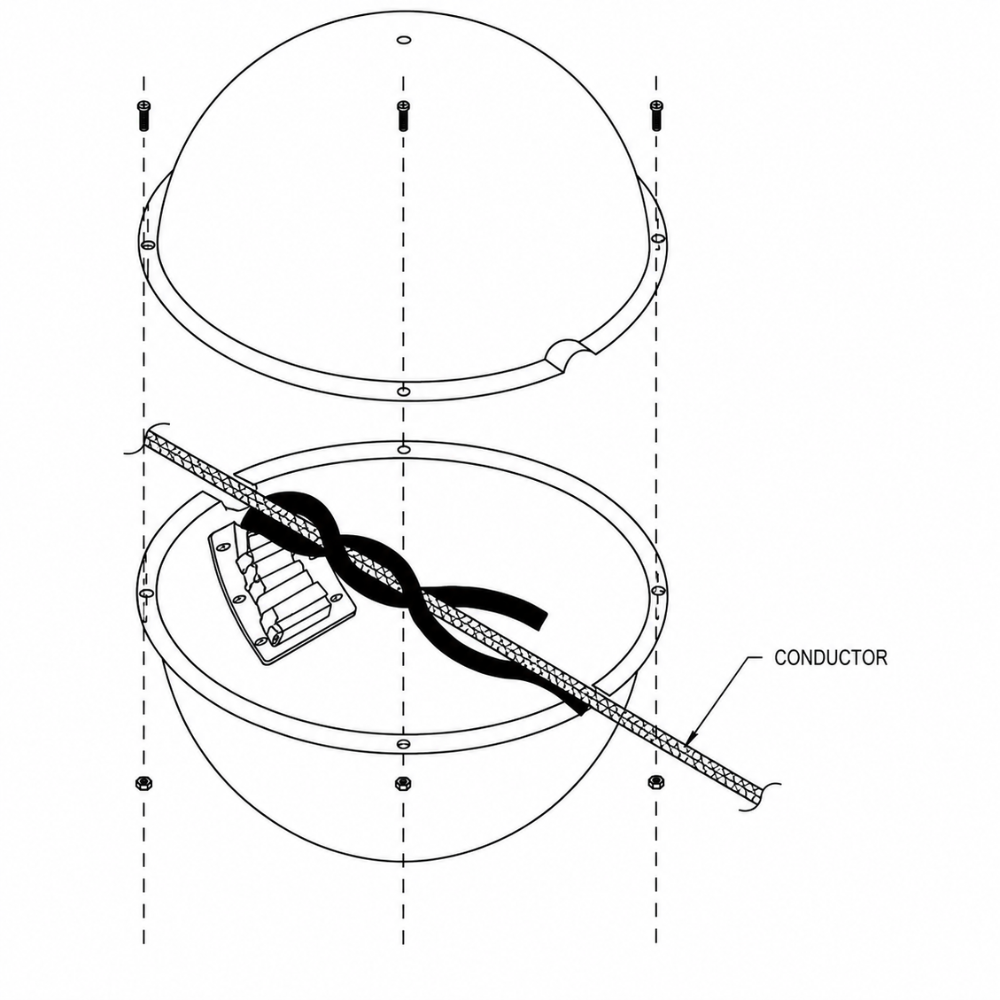

• La protección contra corona de TANA utiliza un recubrimiento semiconductor aplicado al interior de la boya y una unión eléctrica al conductor mediante cable o correa de conexión.
• La selección final debe considerar diámetro exterior, material y tensión del conductor, además de la condición de instalación.

Aplicación de señalización aérea

Las boyas esféricas de señalización para cables aéreos incrementan la conspicuidad diurna de líneas y obstáculos elevados. Se emplean para ayudar a advertir a pilotos sobre cables difíciles de distinguir y también pueden mejorar la percepción del riesgo para personal que opera grúas, maquinaria o vehículos altos cerca de líneas aéreas.

La selección del diámetro, color, espaciamiento y punto de instalación debe realizarse conforme a las características del cruce, la tensión de la línea, el diámetro y material del conductor y la normativa o estudio aeronáutico aplicable. La guía FAA AC 70/7460-1M Change 1 contempla marcadores esféricos en colores sólidos naranja aviación, blanco o amarillo; para cruces extensos de catenarias indica diámetros no menores de 36 pulgadas, y permite 20 o 12 pulgadas en determinadas aplicaciones menos extensas o próximas a extremos de pista.

Opciones TANA

• Color estándar: International Danger Orange. TANA también ofrece amarillo y blanco como opciones, según el contraste requerido con el terreno y el fondo visual.
• Visibilidad nocturna opcional: cinta reflejante 3M Engineer Grade disponible para todos los modelos TANA.
• Fabricación especial: TANA indica disponibilidad de soluciones personalizadas para diámetros o condiciones particulares de instalación.
• Garantía del fabricante: 5 años contra defectos de materiales y mano de obra, conforme a los términos de TANA.

Antes de ordenar deben confirmarse el diámetro exterior del cable o conductor, material, tensión nominal y condiciones de instalación.
