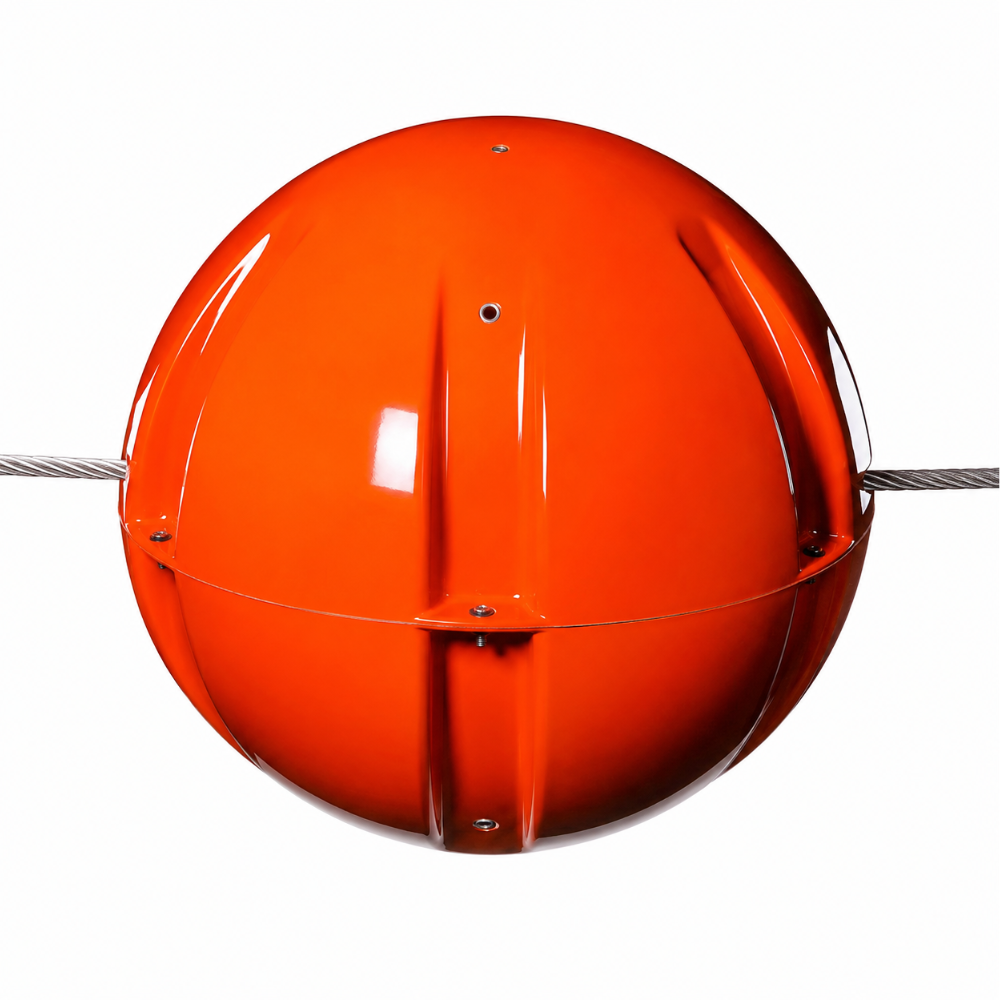

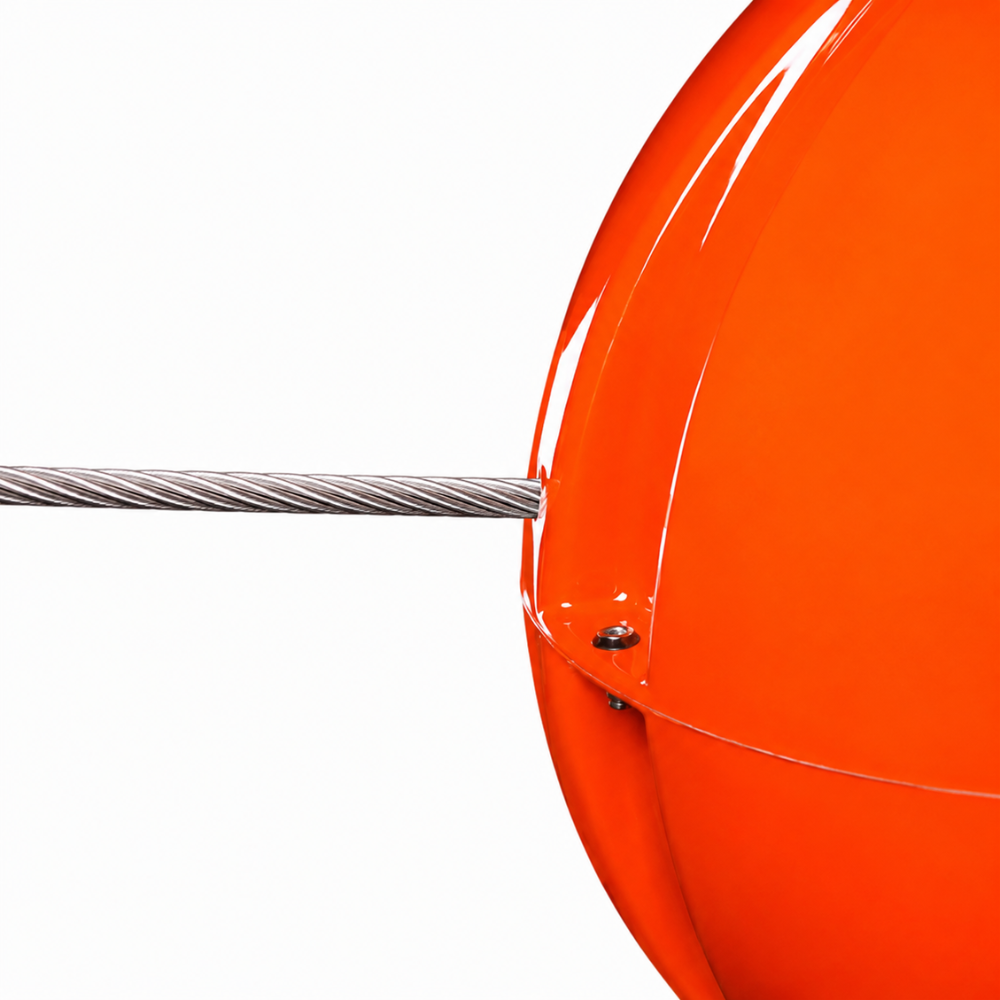

Boya Esférica de Señalización Aérea para Cables Eléctricos Alta Tensión TANA Modelo BN

Boya Esférica de Señalización Aérea TANA Modelo BN

El Modelo BN es la configuración especializada de TANA para aplicaciones de muy alta tensión. El fabricante indica que es el único modelo TANA que recomienda para instalación directa sobre conductores con tensiones superiores a 220 kV.

Características del Modelo BN

• Diseñado para proyectos de señalización de conductores donde la tensión excede 220 kV.
• TANA identifica al BN como su modelo recomendado para instalación directa sobre conductores por encima de ese nivel de tensión.
• La selección del producto debe realizarse con los datos completos del conductor y de la instalación, incluyendo diámetro exterior, material, configuración y tensión nominal.
• En la tabla de producto TANA se publican precios para diámetros de 24 y 36 pulgadas.

Aplicación de señalización aérea

Las boyas esféricas de señalización para cables aéreos incrementan la conspicuidad diurna de líneas y obstáculos elevados. Se emplean para ayudar a advertir a pilotos sobre cables difíciles de distinguir y también pueden mejorar la percepción del riesgo para personal que opera grúas, maquinaria o vehículos altos cerca de líneas aéreas.

La selección del diámetro, color, espaciamiento y punto de instalación debe realizarse conforme a las características del cruce, la tensión de la línea, el diámetro y material del conductor y la normativa o estudio aeronáutico aplicable. La guía FAA AC 70/7460-1M Change 1 contempla marcadores esféricos en colores sólidos naranja aviación, blanco o amarillo; para cruces extensos de catenarias indica diámetros no menores de 36 pulgadas, y permite 20 o 12 pulgadas en determinadas aplicaciones menos extensas o próximas a extremos de pista.

Opciones TANA

• Color estándar: International Danger Orange. TANA también ofrece amarillo y blanco como opciones, según el contraste requerido con el terreno y el fondo visual.
• Visibilidad nocturna opcional: cinta reflejante 3M Engineer Grade disponible para todos los modelos TANA.
• Fabricación especial: TANA indica disponibilidad de soluciones personalizadas para diámetros o condiciones particulares de instalación.
• Garantía del fabricante: 5 años contra defectos de materiales y mano de obra, conforme a los términos de TANA.

Antes de ordenar deben confirmarse el diámetro exterior del cable o conductor, material, tensión nominal y condiciones de instalación.
