Boya Esférica de Señalización Aérea para Cables Eléctricos Alta Tensión TANA Modelo HS

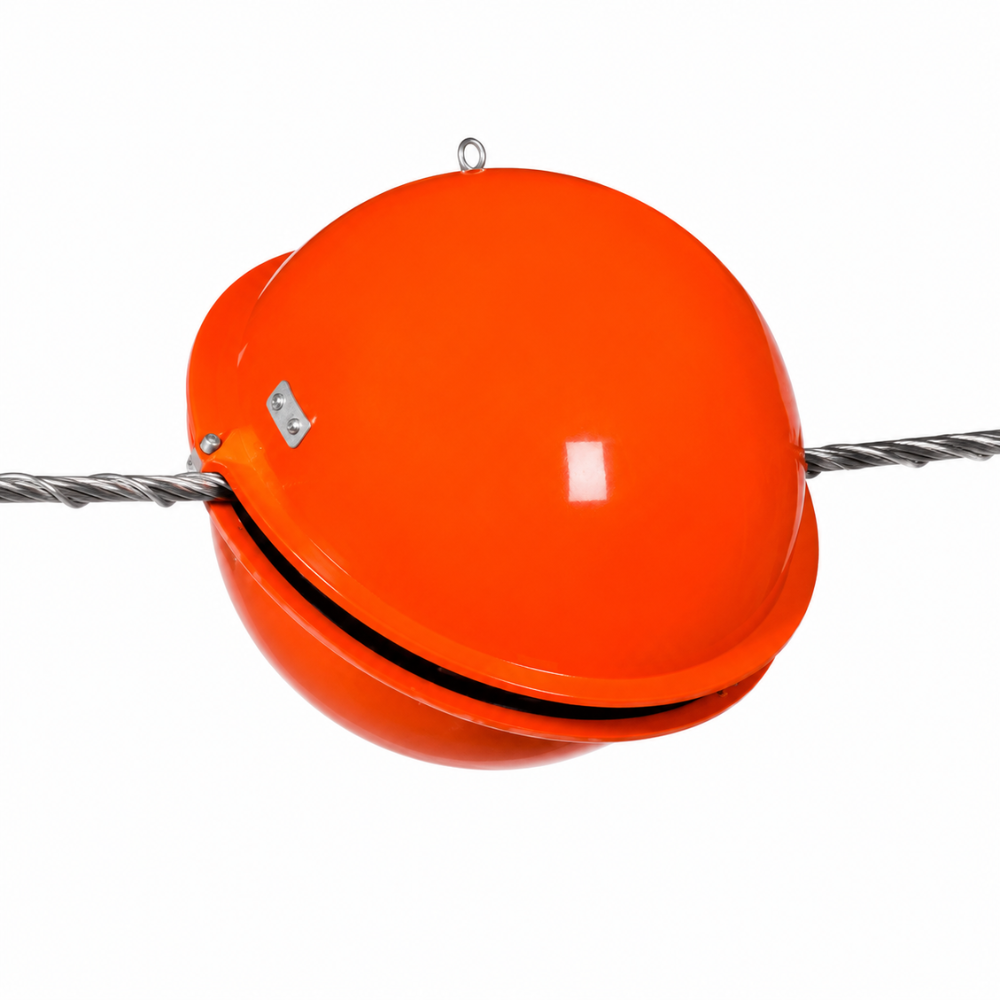

Boya Esférica de Señalización Aérea TANA Modelo HS

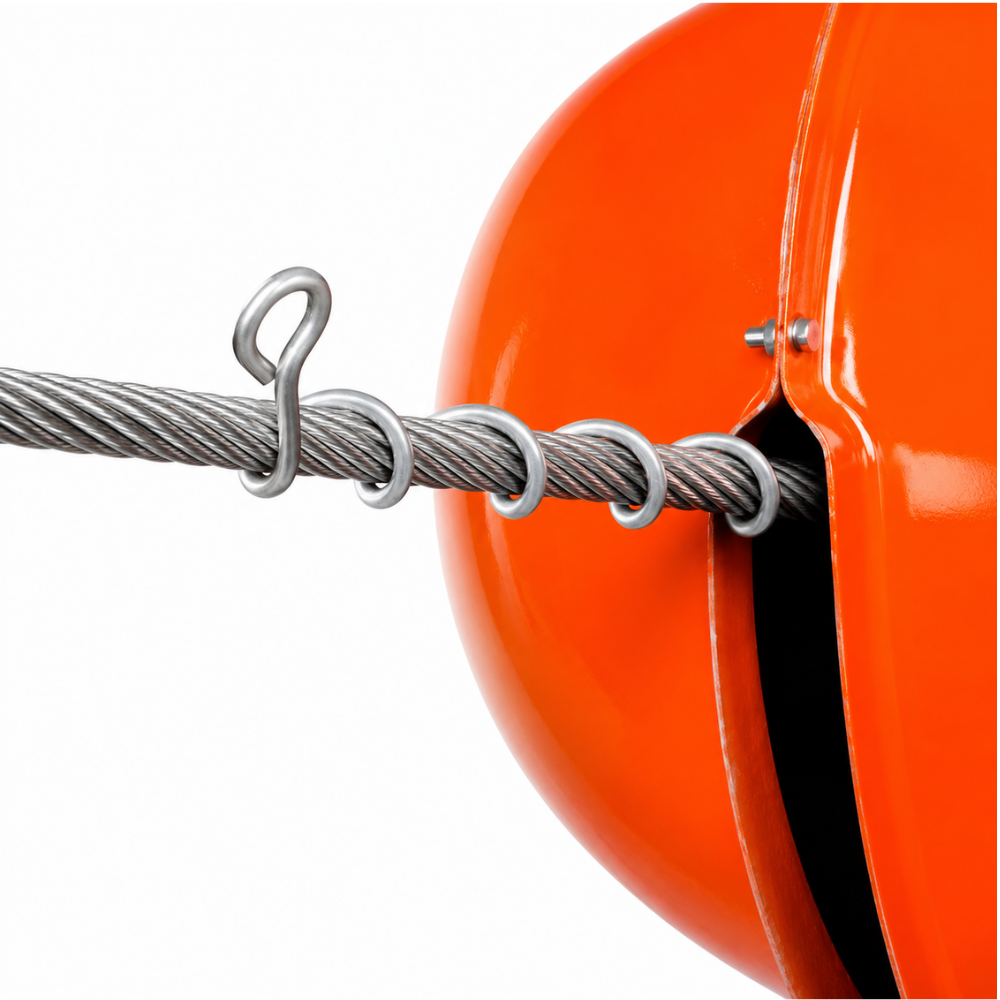

El Modelo HS está orientado a facilitar la instalación en líneas donde se requiere trabajo con pértiga aislante o hot stick. La boya puede prepararse completamente en tierra antes de su colocación.

Características del Modelo HS

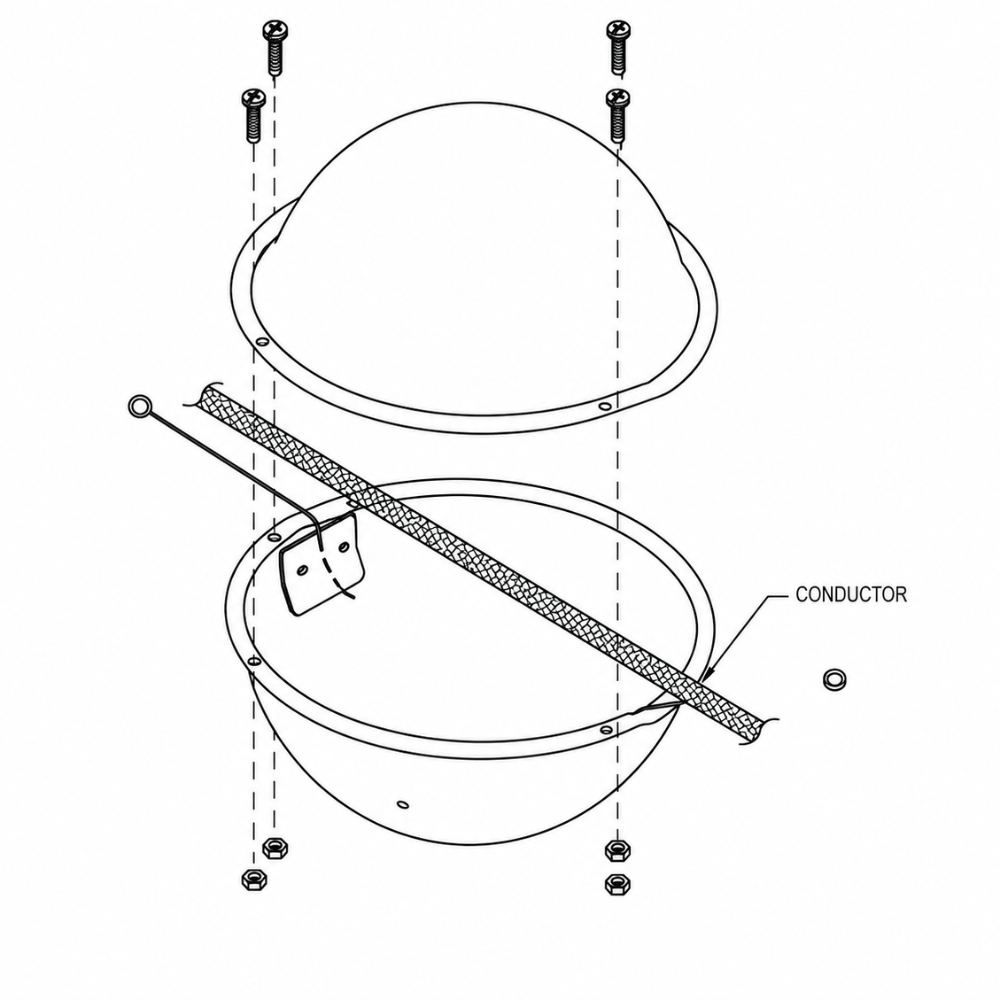

• Diseñada para ser ensamblada completamente en tierra.
• Puede instalarse en cables que puedan trabajarse con hot stick, sin necesidad de desenergizar la línea, conforme a la descripción del fabricante.
• TANA indica que también es utilizada en líneas desenergizadas por su facilidad de instalación.
• Disponible con opción Corona Protection hasta 220 kV.
• La protección contra efecto corona se basa en un recubrimiento semiconductor interior unido eléctricamente al conductor para reducir el calentamiento asociado a la descarga corona.

Aplicación de señalización aérea

Las boyas esféricas de señalización para cables aéreos incrementan la conspicuidad diurna de líneas y obstáculos elevados. Se emplean para ayudar a advertir a pilotos sobre cables difíciles de distinguir y también pueden mejorar la percepción del riesgo para personal que opera grúas, maquinaria o vehículos altos cerca de líneas aéreas.

La selección del diámetro, color, espaciamiento y punto de instalación debe realizarse conforme a las características del cruce, la tensión de la línea, el diámetro y material del conductor y la normativa o estudio aeronáutico aplicable. La guía FAA AC 70/7460-1M Change 1 contempla marcadores esféricos en colores sólidos naranja aviación, blanco o amarillo; para cruces extensos de catenarias indica diámetros no menores de 36 pulgadas, y permite 20 o 12 pulgadas en determinadas aplicaciones menos extensas o próximas a extremos de pista.

Opciones TANA

• Color estándar: International Danger Orange. TANA también ofrece amarillo y blanco como opciones, según el contraste requerido con el terreno y el fondo visual.
• Visibilidad nocturna opcional: cinta reflejante 3M Engineer Grade disponible para todos los modelos TANA.
• Fabricación especial: TANA indica disponibilidad de soluciones personalizadas para diámetros o condiciones particulares de instalación.
• Garantía del fabricante: 5 años contra defectos de materiales y mano de obra, conforme a los términos de TANA.

Antes de ordenar deben confirmarse el diámetro exterior del cable o conductor, material, tensión nominal y condiciones de instalación.
