Boya Esférica de Señalización Aérea para Cables Eléctricos Alta Tensión TANA Modelo JX

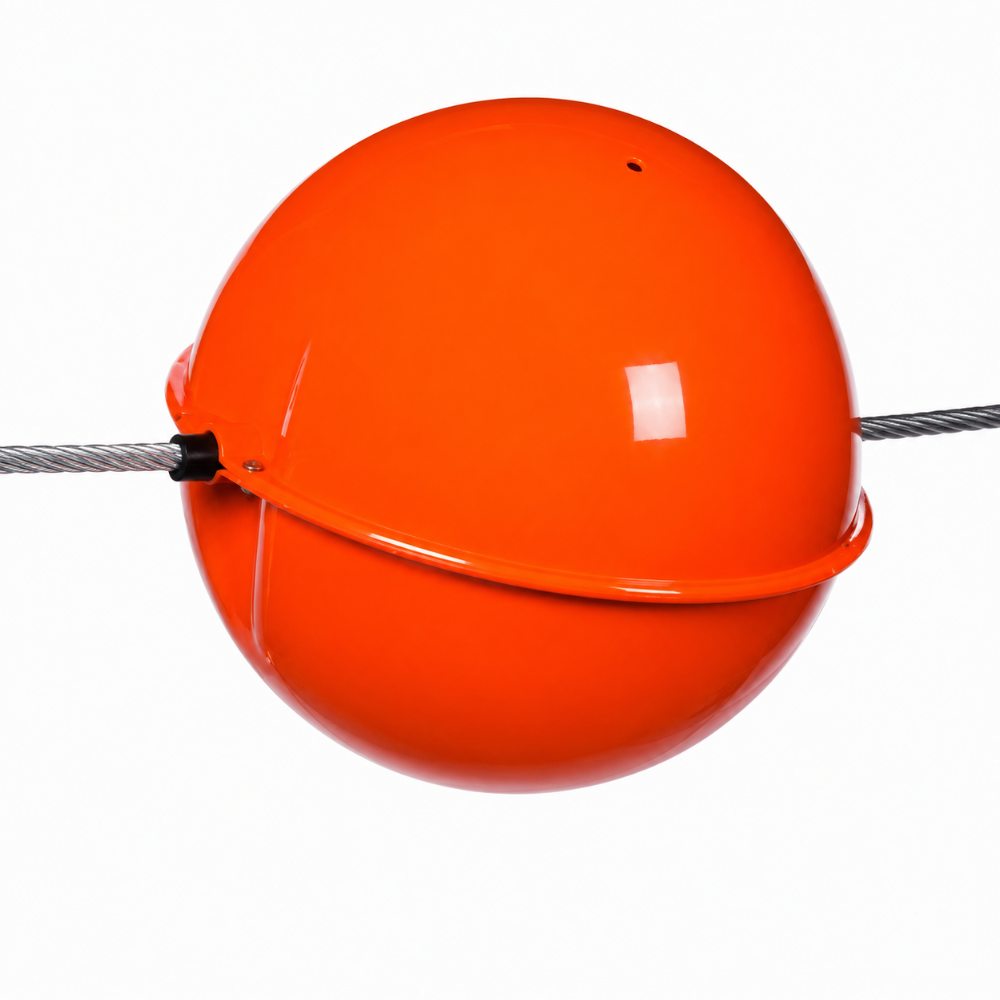

Boya Esférica de Señalización Aérea TANA Modelo JX

El Modelo JX es una evolución del Modelo SD enfocada en simplificar la instalación y aumentar el área de contacto con el cable. TANA lo identifica como uno de sus modelos más populares.

Características del Modelo JX

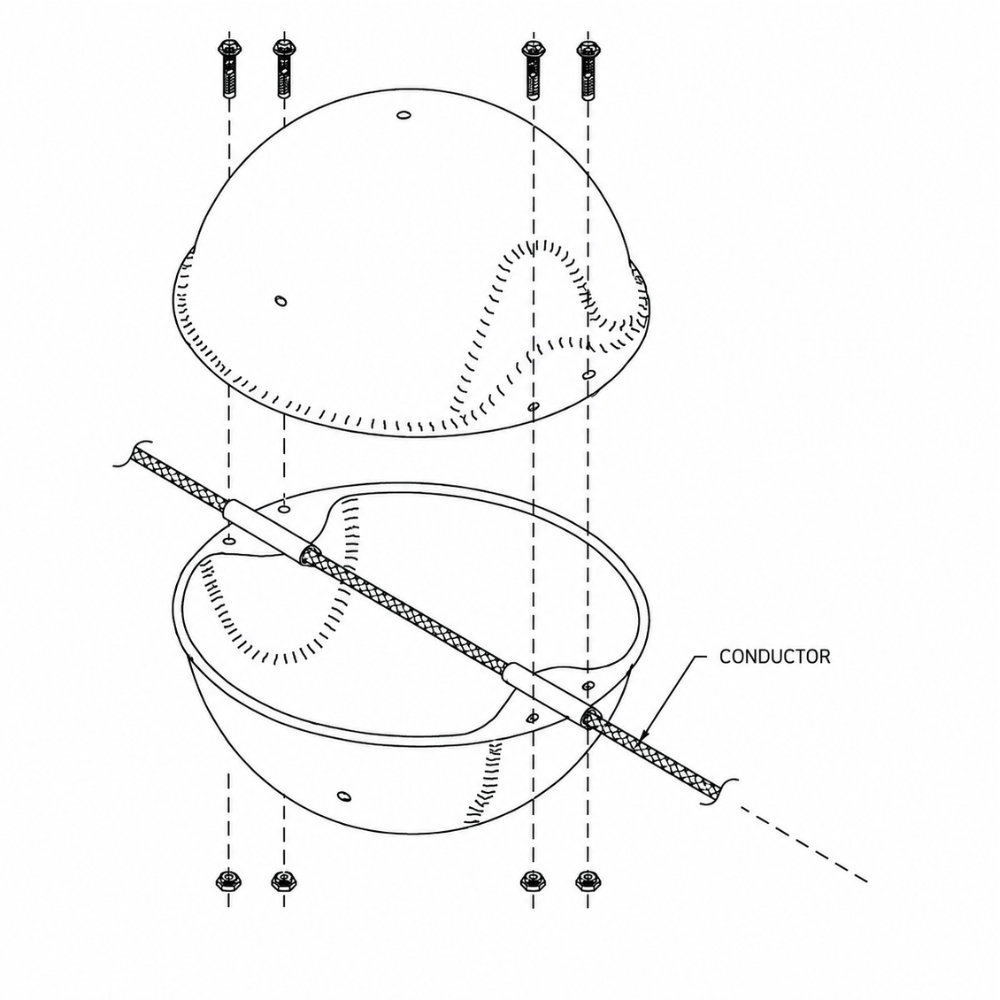

• Sujeción mediante cuatro pernos para cerrar y fijar la esfera alrededor del cable.
• Mayor área de contacto con el cable respecto al Modelo SD, orientada a una fijación más segura.
• Instalación sobre cables de 1/8 a 1 pulgada; existen medidas especiales bajo fabricación personalizada.

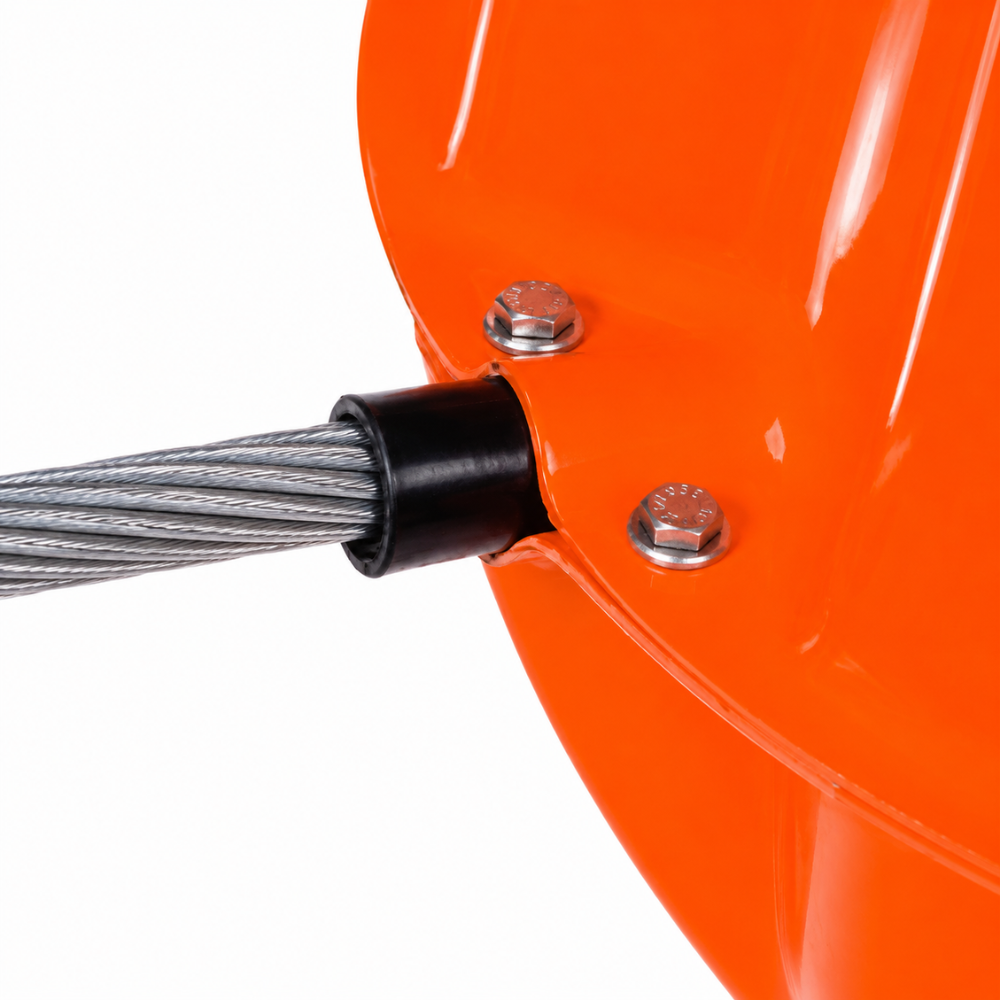

• Emplea dos bujes o tiras de neopreno resistentes a UV que se ajustan al diámetro de la abertura de la boya.
• Apropiada, según TANA, para cables neutros, retenidas y conductores de hasta 69 kV.

Aplicación de señalización aérea

Las boyas esféricas de señalización para cables aéreos incrementan la conspicuidad diurna de líneas y obstáculos elevados. Se emplean para ayudar a advertir a pilotos sobre cables difíciles de distinguir y también pueden mejorar la percepción del riesgo para personal que opera grúas, maquinaria o vehículos altos cerca de líneas aéreas.

La selección del diámetro, color, espaciamiento y punto de instalación debe realizarse conforme a las características del cruce, la tensión de la línea, el diámetro y material del conductor y la normativa o estudio aeronáutico aplicable. La guía FAA AC 70/7460-1M Change 1 contempla marcadores esféricos en colores sólidos naranja aviación, blanco o amarillo; para cruces extensos de catenarias indica diámetros no menores de 36 pulgadas, y permite 20 o 12 pulgadas en determinadas aplicaciones menos extensas o próximas a extremos de pista.

Opciones TANA

• Color estándar: International Danger Orange. TANA también ofrece amarillo y blanco como opciones, según el contraste requerido con el terreno y el fondo visual.
• Visibilidad nocturna opcional: cinta reflejante 3M Engineer Grade disponible para todos los modelos TANA.
• Fabricación especial: TANA indica disponibilidad de soluciones personalizadas para diámetros o condiciones particulares de instalación.
• Garantía del fabricante: 5 años contra defectos de materiales y mano de obra, conforme a los términos de TANA.

Antes de ordenar deben confirmarse el diámetro exterior del cable o conductor, material, tensión nominal y condiciones de instalación.
