Boya Esférica de Señalización Aérea para Cables Eléctricos Alta Tensión TANA Modelo KJ

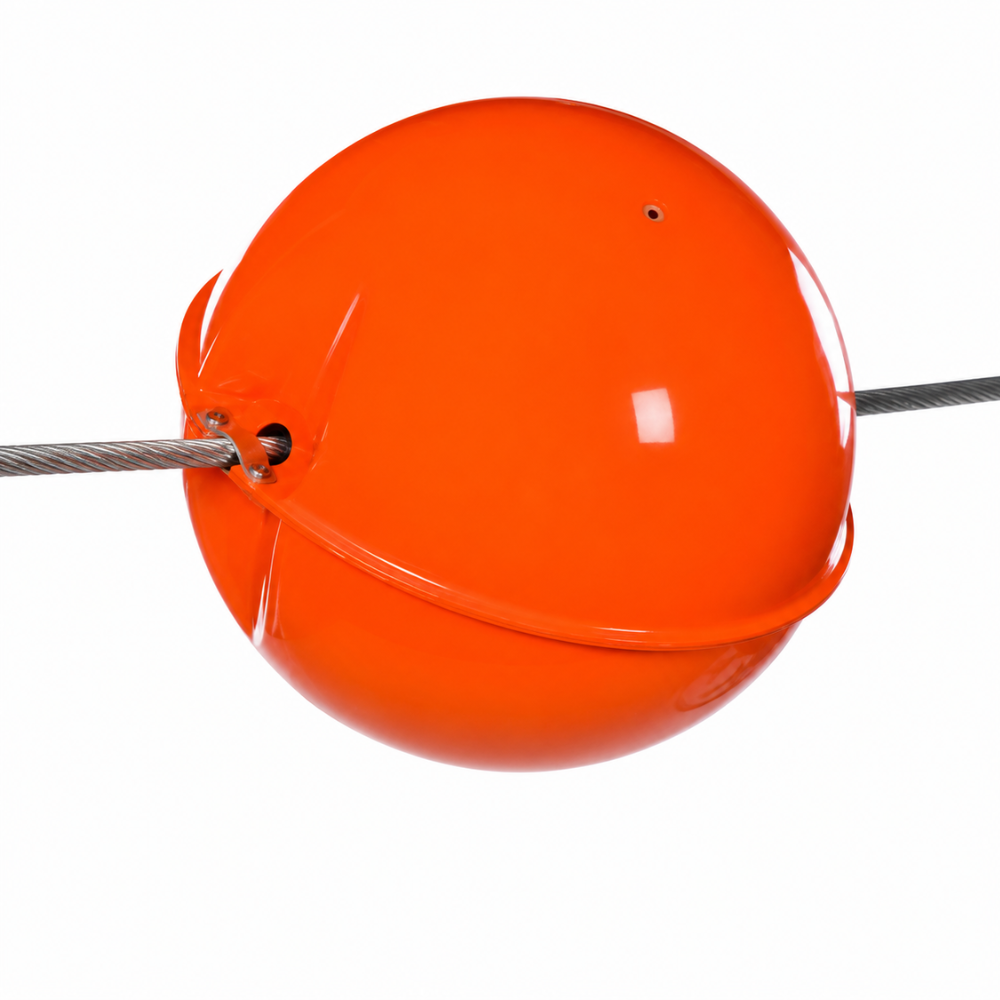

Boya Esférica de Señalización Aérea TANA Modelo KJ

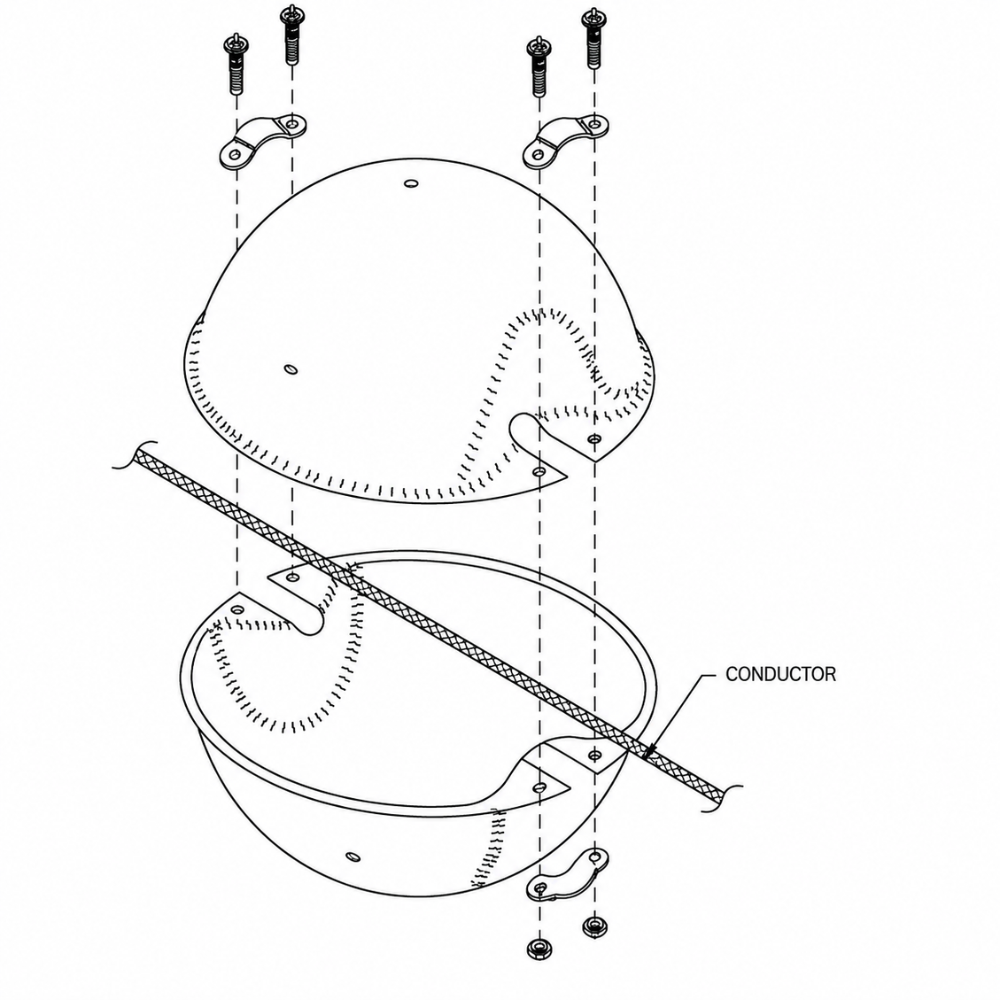

El Modelo KJ está diseñado para proporcionar una acción de sujeción más positiva mediante una abrazadera fabricada específicamente para el diámetro del cable donde se instalará la boya.

Características del Modelo KJ

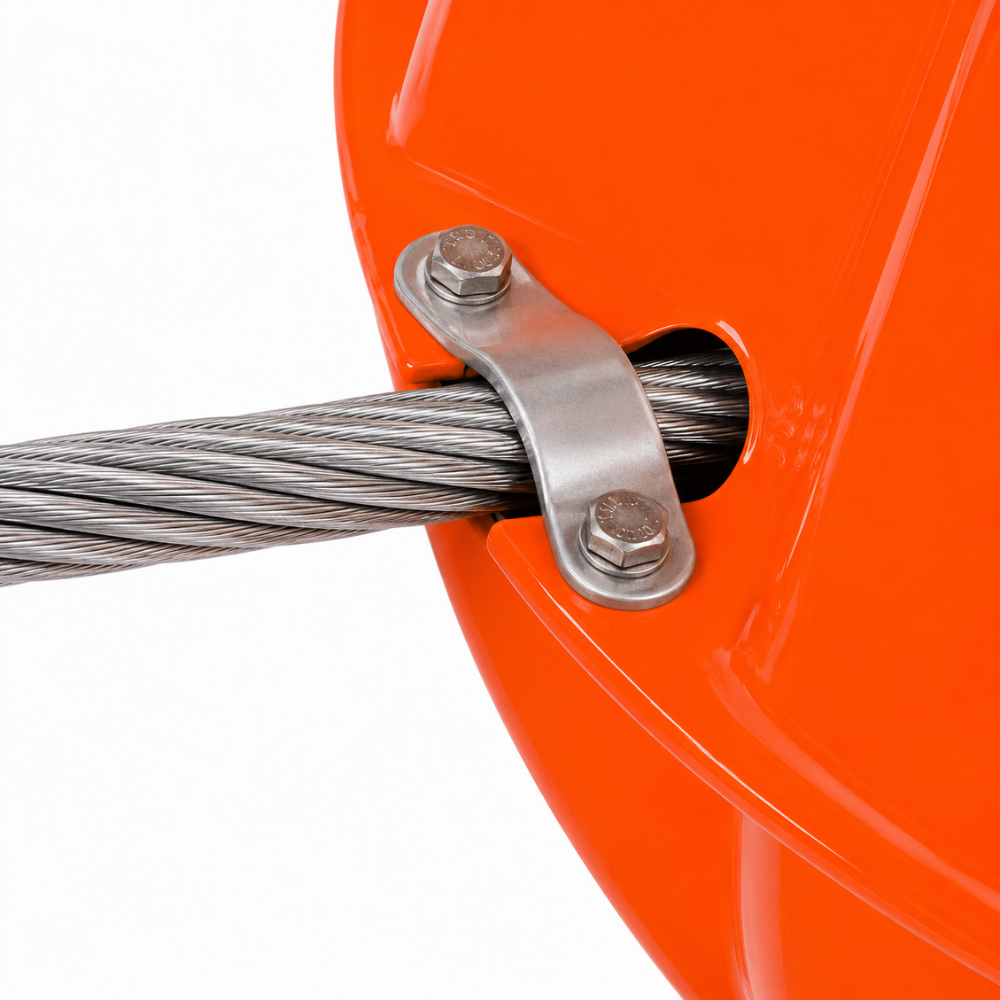

• Abrazadera construida en aluminio resistente a la corrosión.
• La abrazadera se ajusta a la medida específica del conductor; por ello, debe proporcionarse el diámetro exterior del cable al ordenar.
• Configuración de fijación preferida por diversas compañías eléctricas, de acuerdo con TANA.
• Disponible con opción Corona Protection hasta 220 kV.
• La protección contra efecto corona de TANA emplea un recubrimiento semiconductor interior eléctricamente unido al conductor mediante cable o correa de conexión para proporcionar una trayectoria de baja resistencia.

Aplicación de señalización aérea

Las boyas esféricas de señalización para cables aéreos incrementan la conspicuidad diurna de líneas y obstáculos elevados. Se emplean para ayudar a advertir a pilotos sobre cables difíciles de distinguir y también pueden mejorar la percepción del riesgo para personal que opera grúas, maquinaria o vehículos altos cerca de líneas aéreas.

La selección del diámetro, color, espaciamiento y punto de instalación debe realizarse conforme a las características del cruce, la tensión de la línea, el diámetro y material del conductor y la normativa o estudio aeronáutico aplicable. La guía FAA AC 70/7460-1M Change 1 contempla marcadores esféricos en colores sólidos naranja aviación, blanco o amarillo; para cruces extensos de catenarias indica diámetros no menores de 36 pulgadas, y permite 20 o 12 pulgadas en determinadas aplicaciones menos extensas o próximas a extremos de pista.

Opciones TANA

• Color estándar: International Danger Orange. TANA también ofrece amarillo y blanco como opciones, según el contraste requerido con el terreno y el fondo visual.
• Visibilidad nocturna opcional: cinta reflejante 3M Engineer Grade disponible para todos los modelos TANA.
• Fabricación especial: TANA indica disponibilidad de soluciones personalizadas para diámetros o condiciones particulares de instalación.
• Garantía del fabricante: 5 años contra defectos de materiales y mano de obra, conforme a los términos de TANA.

Antes de ordenar deben confirmarse el diámetro exterior del cable o conductor, material, tensión nominal y condiciones de instalación.
