Boya Esférica de Señalización Aérea para Cables Eléctricos Alta Tensión TANA Modelo XL

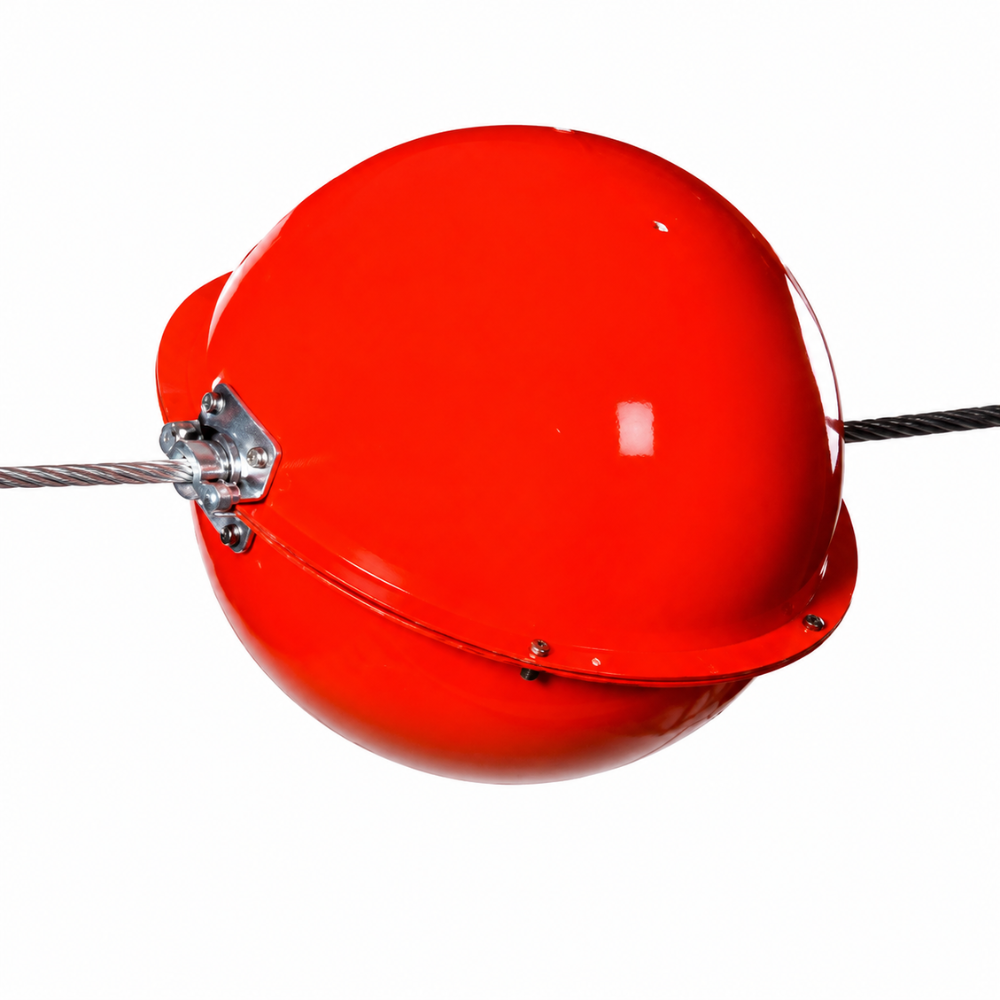

Boya Esférica de Señalización Aérea TANA Modelo XL

El Modelo XL es una serie TANA enfocada en diámetros mayores de marcador. En la tabla de producto del fabricante aparece en medidas de 20 a 36 pulgadas, para proyectos donde se requiere una esfera de mayor tamaño y elevada conspicuidad visual.

Características del Modelo XL

• Medidas publicadas por TANA: 20, 24, 30 y 36 pulgadas de diámetro.
• Disponible con opción Corona Protection hasta 220 kV.
• La opción de protección corona incorpora recubrimiento semiconductor interior y conexión eléctrica al conductor para ofrecer una trayectoria de baja resistencia y reducir el efecto de calentamiento.
• Particularmente útil cuando el análisis del cruce o la geometría de la línea requieren marcadores de mayor diámetro.

Aplicación de señalización aérea

Las boyas esféricas de señalización para cables aéreos incrementan la conspicuidad diurna de líneas y obstáculos elevados. Se emplean para ayudar a advertir a pilotos sobre cables difíciles de distinguir y también pueden mejorar la percepción del riesgo para personal que opera grúas, maquinaria o vehículos altos cerca de líneas aéreas.

La selección del diámetro, color, espaciamiento y punto de instalación debe realizarse conforme a las características del cruce, la tensión de la línea, el diámetro y material del conductor y la normativa o estudio aeronáutico aplicable. La guía FAA AC 70/7460-1M Change 1 contempla marcadores esféricos en colores sólidos naranja aviación, blanco o amarillo; para cruces extensos de catenarias indica diámetros no menores de 36 pulgadas, y permite 20 o 12 pulgadas en determinadas aplicaciones menos extensas o próximas a extremos de pista.

Opciones TANA

• Color estándar: International Danger Orange. TANA también ofrece amarillo y blanco como opciones, según el contraste requerido con el terreno y el fondo visual.
• Visibilidad nocturna opcional: cinta reflejante 3M Engineer Grade disponible para todos los modelos TANA.
• Fabricación especial: TANA indica disponibilidad de soluciones personalizadas para diámetros o condiciones particulares de instalación.
• Garantía del fabricante: 5 años contra defectos de materiales y mano de obra, conforme a los términos de TANA.

Antes de ordenar deben confirmarse el diámetro exterior del cable o conductor, material, tensión nominal y condiciones de instalación.
